Как подобрать лист рессоры на КАМАЗ: номер листа, размеры и типичные ошибки в Санкт-Петербурге

Рессорный лист — деталь, которую чаще всего заказывают неправильно. Внешне листы почти одинаковы: длинная стальная полоса с изгибом. Но лист №3 передней рессоры и лист №3 задней — это разные детали с разными каталожными номерами, и подойдёт только один из них. Разбираем, как определить нужный лист с первого раза и не переплатить за возврат.

Оглавление

• Как устроен пакет рессоры и зачем листы нумеруют
• Передняя и задняя рессора: в чём разница
• Как определить номер нужного листа
• Размеры листа: сечение и длина
• ЧМЗ или БЗРП: что выбрать
• Пять ошибок при заказе рессорного листа
• Менять один лист или весь пакет

Как устроен пакет рессоры и зачем листы нумеруют

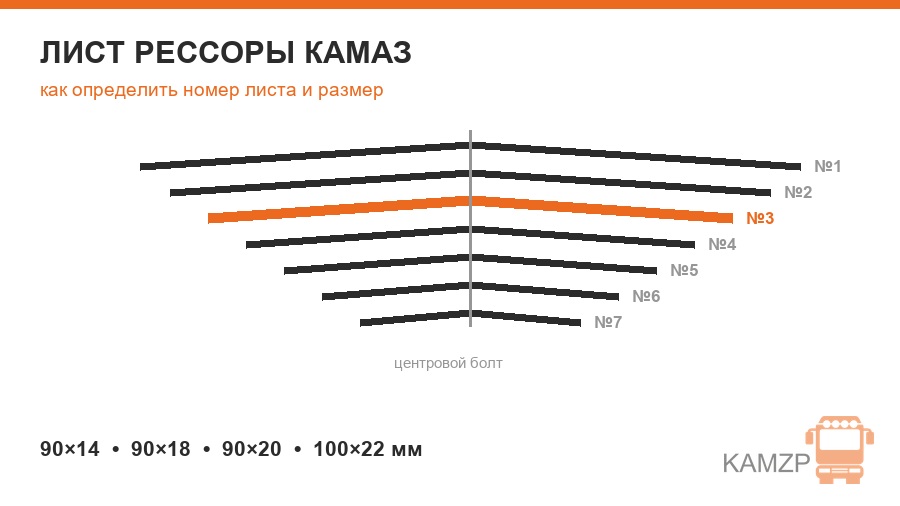

Рессора КАМАЗ — это не одна деталь, а пакет из нескольких стальных листов разной длины, стянутых центровым болтом и стремянками. Самый длинный лист лежит сверху, дальше листы укорачиваются. Нумерация идёт сверху вниз: №1 — верхний, самый длинный, дальше №2, №3 и так до последнего короткого.

Каждый лист в пакете работает по-своему. Верхние листы, №1 и №2, называют коренными — они принимают основную нагрузку и работают на изгиб постоянно. Средние распределяют усилие по всему пакету и задают жёсткость хода. Нижние короткие включаются в работу только при полной загрузке и страхуют пакет от перегруза.

Отсюда простое правило: номер листа — это его позиция в пакете, а не «размер» или «модель». Когда в каталоге написано «Лист №5 рессоры задней», это значит пятый сверху лист в пакете задней рессоры.

Передняя и задняя рессора: в чём разница

На КАМАЗе два разных типа рессор, и их листы не взаимозаменяемы:

• Передняя рессора — работает в паре с амортизатором, обычно имеет ушки для крепления к раме. Листы часто идут «с накладкой» или «с витым ушком».
• Задняя рессора — на самосвалах и бортовых обычно скользящего типа, часть балансирной подвески. Здесь листов больше, а нагрузки выше.

Даже при одинаковом номере листа каталожные номера у передней и задней рессоры разные. Например, лист №3 передней рессоры идёт под номером 65115-2902103, а лист №3 задней — 55111-2912103. Спутать легко, а деталь не встанет.

Как определить номер нужного листа

Порядок действий, который экономит время и деньги:

1. Снимите пакет и посчитайте листы сверху. Считать нужно от самого длинного. Позиция сломанного листа в этом счёте и есть его номер.
2. Посмотрите клеймо на самом листе. На заводских листах ЧМЗ и БЗРП обычно выбит каталожный номер — это самый надёжный источник.
3. Замерьте длину и сечение. Длину — по хорде, от торца до торца. Сечение — штангенциркулем: ширина и толщина.
4. Сверьте с моделью автомобиля. У 55111, 65115 и 6520 рессоры разные. Модель есть в ПТС.

Если лист рассыпался и посчитать позицию не по чему — ориентируйтесь на длину. В пакете листы укорачиваются последовательно, поэтому длина однозначно указывает на позицию.

Размеры листа: сечение и длина

Сечение рессорного листа записывают как «ширина × толщина». Для КАМАЗа встречаются такие варианты:

Обратите внимание: ширина 90 мм и 100 мм — принципиально разные семейства. Лист шириной 100 мм от 6520 физически не встанет в пакет шириной 90 мм.

Длина зависит от позиции. Коренной лист задней рессоры 55111 — 1450 мм, средний лист №3 — 1120 мм, лист №6 «Евро» — 610 мм, лист №7 — 460 мм. Чем ниже позиция, тем короче лист.

ЧМЗ или БЗРП: что выбрать

Два основных производителя рессор для КАМАЗа — Чусовской металлургический завод (ЧМЗ) и Белебеевский завод рессорных пружин (БЗРП). Оба выпускают заводское исполнение из термообработанной рессорной стали.

Практическая разница для покупателя одна: листы разных заводов лучше не мешать в одном пакете. Геометрия изгиба и жёсткость могут немного отличаться, и пакет из «сборной солянки» работает неравномерно — просядет быстрее. Если в пакете стоят листы ЧМЗ, берите ЧМЗ.

Ещё нюанс: у одного каталожного номера бывают исполнения с накладкой и без неё, с витым ушком и без. Это не «то же самое подешевле» — это разные детали. Сверяйте со снятым листом.

Пять ошибок при заказе рессорного листа

1. Заказ по номеру листа без указания «передняя/задняя». Самая частая ошибка. Обязательно уточняйте тип рессоры.
2. Замена одного листа с одной стороны. Новый лист жёстче просевших соседей — машину уводит, а остальные листы ломаются быстрее. Меняют парой на обе стороны оси.
3. Игнорирование модели. «Лист №1 на КАМАЗ» без модели — недостаточно. У 55111 и 6520 это разные детали.
4. Смешивание производителей в пакете. См. выше.
5. Установка без замены стремянок и центрового болта. Вытянутые стремянки не дадут нужной затяжки, пакет разболтается за пару рейсов.

Менять один лист или весь пакет

Если сломан один лист, а остальные в порядке — меняют лист. Признак «остальные в порядке»: пакет не просел, стрела прогиба симметрична с обеих сторон, нет трещин у центрового отверстия.

Весь пакет меняют, когда:

• рессора просела и клиренс под нагрузкой заметно ниже нормы;
• сломано больше одного листа;
• листы потеряли изгиб — пакет выпрямился;
• есть трещины у центрового болта на нескольких листах.

При сборке трущиеся поверхности листов промазывают графитовой смазкой — это снижает износ и убирает скрип. Затяжку стремянок выполняют на нагруженной подвеске.

Где заказать

В каталоге KAMZP собраны листы передних и задних рессор КАМАЗ под модели 55111, 65115, 6520, 5425 — с указанием номера листа, сечения, длины и производителя в каждой карточке:

• Все листы рессор и детали подвески КАМАЗ
• Лист №1,2 рессоры задней, 55111-2912101-01 (90×14, 1450 мм)
• Лист №1 рессоры передней ЧМЗ, 65115-2902101
• Лист №3 рессоры задней БЗРП, 55111-2912103 (90×18, 1120 мм)
• Лист №6 рессоры задней 9-листовой «Евро», 55111-2912106-02

Отгружаем транспортной компанией СДЭК по договору, поэтому доставка обходится дешевле обычного тарифа. Цены на сайте оптовые и включают НДС 5%, скидка от суммы заказа считается автоматически в корзине. Подробнее — в разделе Оплата и доставка.

Не уверены в номере листа — позвоните по номеру +7 (995) 630-11-32 или напишите на kamzp178@gmail.com: подберём по модели автомобиля и замерам снятой детали.
