Муфта выключения сцепления на КАМАЗ 14-1601180: как услышать износ заранее

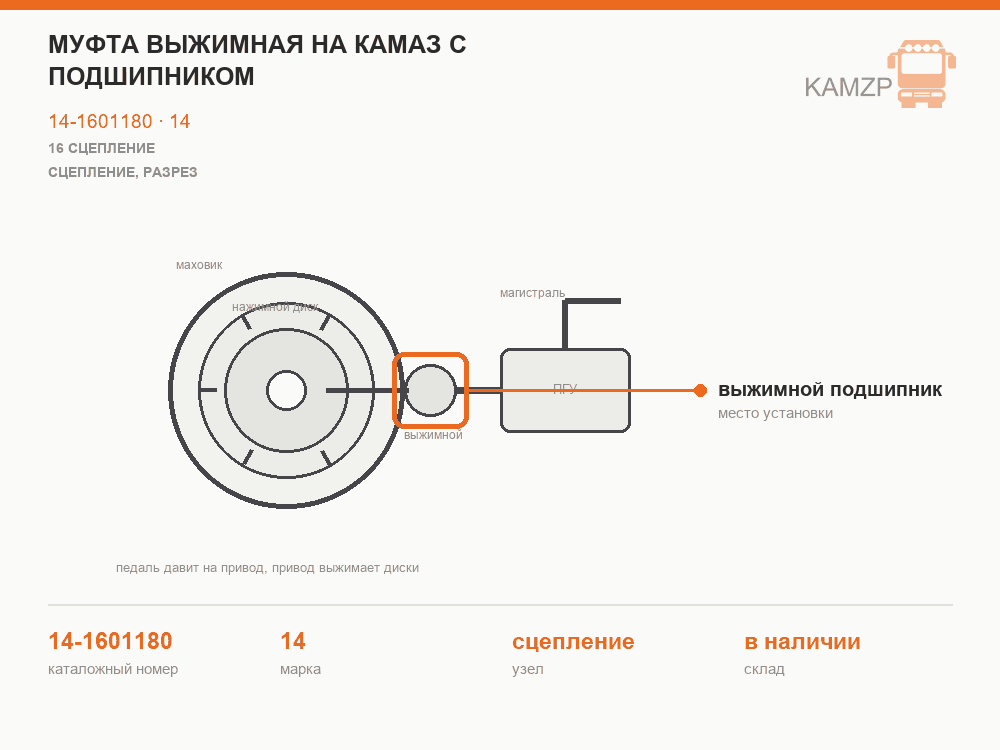

Муфта выключения — узел, через который педаль в итоге давит на корзину. Вилка двигает муфту вперёд, её подшипник упирается в упорное кольцо, кольцо нажимает на рычаги, и нажимной диск отходит. Муфта 14-1601180 поставляется в сборе с подшипником: менять подшипник отдельно, выпрессовывая его из корпуса, не нужно.

Для какого сцепления эта муфта

14-1601180 работает в двухдисковом сцеплении с рычажной корзиной. На однодисковое сцепление MFZ-430 с лепестковой корзиной ставят совсем другую муфту — 3151000034. Та пристёгивается к диафрагме запорным кольцом и не смазывается в эксплуатации. Внешне их не спутать, но при заказе по фразе «выжимной на КАМАЗ» путаница случается постоянно. Смотрите, какая корзина стоит на вашей машине.

Как понять это без снятия коробки:

• Есть пресс-маслёнка и шланг смазки муфты — это двухдисковое сцепление, вам нужна 14-1601180. На MFZ-430 смазка муфты не предусмотрена, маслёнки там нет.
• Пневмогидроусилитель. С двухдисковым сцеплением работает ПГУ семейства 5320-1609510 с регулировочной сферической гайкой на толкателе. С лепестковым — усилитель в алюминиевом корпусе, например 11.1602410-40, с индикатором износа накладок.
• Номер со старой муфты — самый надёжный вариант, если она уже снята.

Звуки, по которым узнают износ

• Шуршание или вой только при выжатой педали и тишина при отпущенной — подшипник начал сохнуть или разбиваться. Муфта ещё походит, но заказывать уже пора.
• Шум постоянно, даже с отпущенной педалью. Скорее всего, муфта поджата к кольцу без зазора. Сначала регулировка, потом выводы.
• Скрежет или металлический визг — подшипник разрушается или клинит. Ездить так дальше — значит протереть пятак и получить обломки в картере сцепления.
• Сцепление выключается рывками или педаль ходит неровно — муфта заедает на направляющей или перекошена изношенными втулками вала вилки.

Почему подшипник умирает раньше срока

Причин почти всегда две, и обе в руках водителя и механика.

Пропал зазор. Свободный ход муфты должен быть 3,2–4 мм. Он уменьшается сам: изнашиваются накладки, нажимной диск подходит ближе к маховику, внутренние концы рычагов отходят к муфте. Если привод не подрегулировать, подшипник начинает крутиться постоянно, а не только при выжатой педали.

Нет смазки. Подшипник муфты на двухдисковом сцеплении смазывают через пресс-маслёнку, от которой к муфте идёт шланг смазки 14-1601230. Порванный или забитый шланг — и шприцевание идёт в никуда. Перебор тоже вреден: несколько ходов шприца, не больше. Лишняя смазка выдавливается в картер сцепления и может попасть на накладки, а замасленные накладки буксуют.

Проверка снятой муфты

Муфту меняют со снятой коробкой, и в этот момент удобно решить, ставить ли старую обратно. Три проверки руками:

• Вращение. Прокрутите рабочее кольцо подшипника пальцами. Оно должно идти ровно, без хруста, заеданий и «ступенек». Сухое шуршание — смазка кончилась.
• Люфт. Покачайте кольцо подшипника относительно корпуса. Ощутимый люфт — подшипник разбит.
• Корпус и штуцер смазки. Трещины, сорванная резьба под шланг, следы выброшенной смазки по корпусу — повод не экономить.

Муфта с сомнительным подшипником, поставленная обратно «ещё походит», почти всегда заставляет снимать коробку второй раз. Разница в цене новой муфты и повторной работы несопоставима.

Ошибки, которые убивают новую муфту

• Не выставили зазор после сборки. Муфта с первого дня прижата к кольцу и крутится без отдыха.
• Оставили изношенный пятак. Борозда на кольце съедает новый подшипник быстрее, чем старый.
• Забыли смазать втулки вилки. Вилка ходит туго, муфта перекашивается и давит на кольцо одним краем.
• Не подсоединили или перекрутили шланг смазки. Первое шприцевание уходит в картер, подшипник остаётся на заводской закладке.
• Ездят с ногой на педали. Лёгкое касание прижимает подшипник к кольцу, и он крутится весь рейс.

Замена: что сделать, пока коробка снята

1. Осмотрите упорное кольцо (пятак) 14-1601120. Борозда на нём — ставьте новое, иначе оно съест новый подшипник.
2. Покачайте вал вилки: люфт в опорах перекашивает муфту. Изношенные втулки меняют — в каталоге есть втулка вала вилки сцепления 14-1601216.
3. Проверьте шланг смазки на трещины и продавите через него смазку до установки муфты.
4. Смажьте подшипник муфты и втулки вилки выключения при сборке.
5. После установки коробки выставьте свободный ход муфты и только потом выезжайте.

Итог простой. 14-1601180 — муфта с подшипником для двухдискового сцепления, не путайте её с муфтой для MFZ-430. Шум при выжатой педали — пора заказывать. Подшипник живёт, пока есть зазор 3,2–4 мм и смазка через шланг. Остальное — в разделе Сцепление на КАМАЗ.
