Трубка ГУР средняя на КАМАЗ 6520-3408054: RBL, для ZF или -35 — как не ошибиться

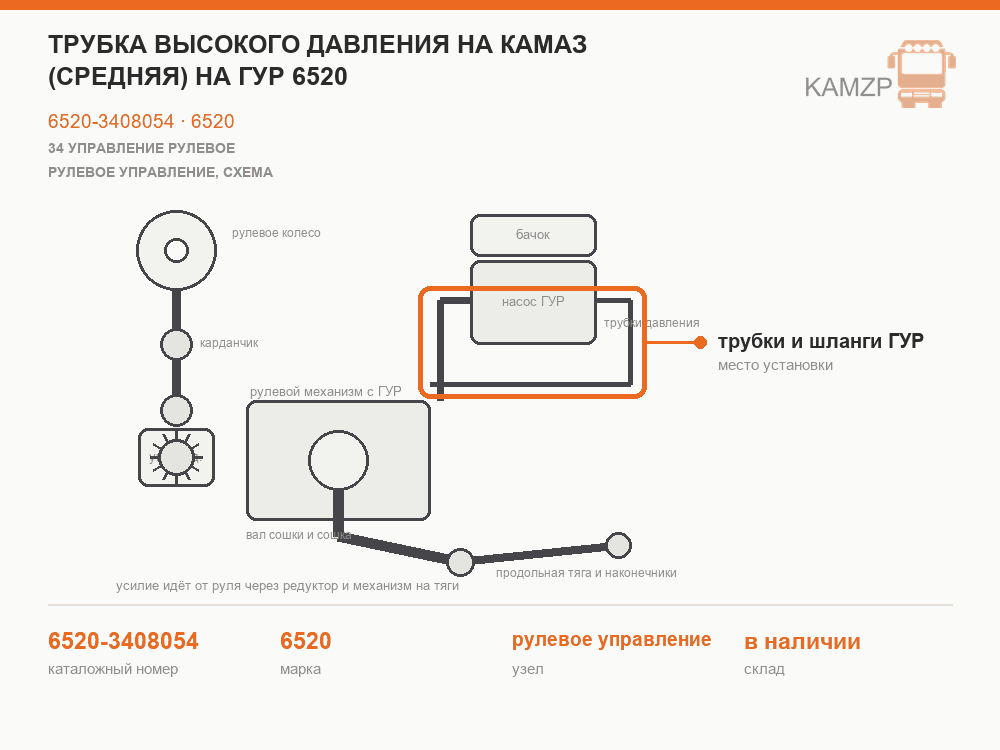

Средняя трубка высокого давления 6520-3408054 подводит масло под давлением к рулевому механизму — это участок напорной линии после шланга. Трубка стальная, с развальцованными концами и накидными гайками. На машинах семейства 6520 у неё несколько исполнений, и именно на ней чаще всего ошибаются при заказе.

Почему трубок несколько

На машины семейства 6520 ставили рулевые механизмы разных изготовителей: в каталогах встречаются механизмы RBL, механизмы для систем ZF и отечественные. У каждого механизма свой подвод масла — другое место входа, другое соединение, другая геометрия. Поэтому «трубка на 6520» — это не одна деталь, а семейство под общим номером с разными суффиксами.

Вопрос «чем отличаются 6520-3408054 и 6520-3408054-10 и какую брать» задают постоянно. Честный ответ один: зависит от механизма на конкретной машине, а не от года выпуска и не от того, какая трубка стояла у соседа.

Какие исполнения есть в каталоге

• 6520-3408054 без суффикса — базовое исполнение, в карточке трубка высокого давления средняя на ГУР 6520.
• К6520-3408054-01 — под механизм RBL.
• К6520-3408054-10 — под механизм для систем ZF.
• К6520-3408054-35 — исполнение «на ГУР 6520-35».

Буква «К» перед номером — метка изготовителя КМД. Деталь делается под номер без буквы, поэтому при подборе смотрите на суффикс: -01, -10 или -35.

Отличаются исполнения концами и изгибами: где гайка, где штуцер, под каким углом трубка подходит к механизму. На фотографиях в каталогах это видно плохо, поэтому одних картинок для выбора мало.

Как определить свой механизм

1. Посмотрите на сам рулевой механизм. На корпусе есть маркировка изготовителя и табличка с обозначением. Отмойте её от грязи — это самый надёжный способ.
2. Сравните со старой трубкой. Снимите её, посмотрите на оба конца и сфотографируйте их вместе с изгибами. С фото и номером механизма ошибиться трудно.
3. Проверьте по VIN. Каталог автозавода покажет исходную комплектацию. Но механизм за годы могли поменять на другой, поэтому сверка по месту всё равно нужна.

Трубку, которая «почти подошла», не догибают по месту. На изгибе стенка утончается, а развальцовку уводит в сторону. Под давлением такая трубка трескается у изгиба или течёт из-под гайки.

Где трубки текут и ломаются

• Под накидной гайкой — смята развальцовка от перетяга или гайку заводили с перекосом.
• Трещина у развальцовки — трубка вибрирует без крепления, потеряна скоба.
• Протёрта до дыры в месте касания рамы или соседних трубок.
• Ржавчина под креплением — снаружи ещё целая, изнутри уже тонкая.

Мокрую трубку сначала вытрите насухо, потом заведите мотор и покрутите руль. Под давлением течь покажет себя быстро и точно на месте.

Почему её не чинят в гараже

Треснувшую трубку тянет запаять, заварить или вставить кусок шланга на хомутах. В напорной линии ГУР так нельзя. По руководству при повороте колёс до упора исправная система выдаёт не меньше 75 кгс/см². Пайка и хомут на таком давлении не держат, а отказ случается в самый неудобный момент — на повороте.

То же с самодельной трубкой из подходящей заготовки. По руководству концы трубок делаются с двойной развальцовкой и уплотняются прижимом к коническим поверхностям. Без оправок и трубогиба такое не повторить. Сэкономленные деньги уйдут на масло на дороге и на насос, поработавший без масла.

Доехать до ремонта с сочащейся трубкой можно, если течь маленькая и уровень под контролем. С трещиной, из которой бьёт струёй, ехать нельзя: руль потяжелеет разом.

Замена: порядок и мелочи

До установки положите новую трубку рядом со старой на верстак, конец к концу. Совпали изгибы и тип концов — можно ставить. Потом продуйте её сжатым воздухом и загляните внутрь: пыль или заусенец, оставшийся после обработки концов, после первого же запуска окажется в клапане управления механизма.

1. Отмойте соединения, подставьте ёмкость, отверните гайки. Ответную деталь держите вторым ключом, чтобы не свернуть штуцер в механизме.
2. Заглушите открытые отверстия чистыми пробками. Грязь в механизме — это заедание золотника.
3. Новую трубку наживите руками с обеих сторон, потом затягивайте. По руководству момент на гайках трубопроводов — 8–10 кгс·м.
4. Поставьте все крепления на место. Трубка без скобы вибрирует и лопается у развальцовки.
5. Долейте масло, удалите воздух из системы, проверьте соединения под давлением.

Что взять вместе

• Шланг высокого давления ГУР — 65115-3408020, если в вашей магистрали стоит такой и он задубел или мокнет у обжима.
• Бачок насоса ГУР С-123018 — если масло в бачке мутное, а фильтр давно не меняли.
